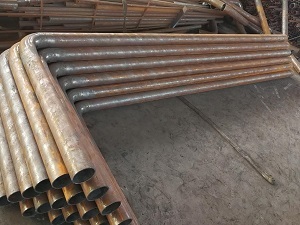

彎管是由特殊材質(zhì)的鋼管，經(jīng)過內(nèi)壁淬火、滲碳(C)化學(xué)處理，管道使用周期提高3-5倍，使用戶節(jié)省了時間和費(fèi)用，免去了經(jīng)常換替的麻煩，提高了生產(chǎn)效率。沒有淬火的彎管和淬火的彎管其性能和壽命是有很大區(qū)別的。
彎管淬火熱處理工藝組成：
1、IGBT超音頻電源
2、和電源相配合的一套工裝：在淬火時要求泵管內(nèi)壁淬火均勻（jūn yún)，必須要求泵管沿著軸勻速運(yùn)動，泵管在淬火時傾斜的，可以使淬火時的水流出。
3、同軸水冷感應(yīng)器：這種感應(yīng)器是我公司專門為泵管淬火(cuì huǒ)設(shè)計的，邊淬火邊噴水，保證泵管不變形。
彎管淬火工藝技術(shù)要求的突出特點(diǎn)：
1、設(shè)備頻率可根據(jù)用戶所加工工件要求，一般為25-35KHZ，適宜硬度為2-4mm，淬硬度符合要求，變形量小。
2、速度比中頻快1/3，無可控硅中頻的嘯叫噪聲。
3、感應(yīng)器做工精細(xì)，專門用于砼泵管內(nèi)壁淬火的同軸水冷感應(yīng)器。
4、采用國際先進(jìn)器件IGBT，不用老式可控硅，效率比老式可控硅中頻提高30%-40%，節(jié)電30%-40%。不銹鋼彎管也是不銹鋼異型管的一種，主要是將管子成型后的形狀區(qū)分，有U型管、J型管、S型管、90度蛇頭彎管等。因為材質(zhì)的關(guān)系，不銹鋼異型管一般為304以上材質(zhì)為多，200、201材質(zhì)硬度強(qiáng)，成型難度加大。彎管加工根據(jù)所彎管子的外徑選擇模頭，套在柱塞上，將兩只輥軸所對應(yīng)槽向著模頭，然后放入相應(yīng)尺寸的花板孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管端部的快速接頭活動部份向后拉并套在工作油缸的接頭上，將電動油泵上的放油螺釘旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞即自動復(fù)位。
彎管內(nèi)壁加熱整套淬火熱處理工藝方案如下：
淬火硬度:HRC52-60
淬火行進(jìn)速度：300-400mm/分鐘，3米砼泵約10分鐘一根。冷煨彎管是直管下料后通過彎管推制機(jī)在鋼管待彎部分套上感應(yīng)圈，用機(jī)械轉(zhuǎn)臂卡住管頭，在感應(yīng)圈中通入中頻電流加熱鋼管，當(dāng)鋼管溫度升高到塑性狀態(tài)時， 在鋼管后端用機(jī)械推力推進(jìn)，進(jìn)行彎制，彎制出的鋼管部分迅速用冷卻劑冷卻。
淬硬層深度：1.5-2.5mm
淬火水溫低于：45℃
淬火時的用電量：3度/米。
淬火后幾乎沒有變形量。
彎管使用周期提高3-5倍
設(shè)備外觀參數(shù)： 主機(jī) 650×480×145mm
分機(jī) 500×800×580mm
分機(jī)感應(yīng)器中心到地面：400mm
